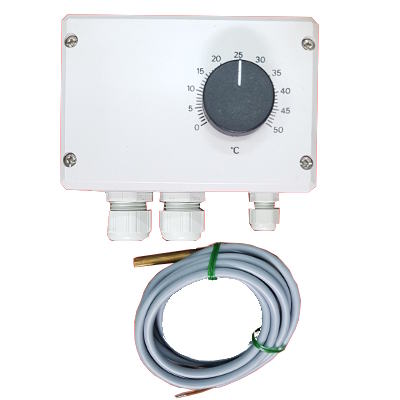

Temperatur-Steuerung 5stufig 230V, 5,0A mit Fühler

Temperatur-Steuerung 5stufig 230V, 5,0A mit Fühler

Temperatur-Steuerung S56
für S20, S22, S16 und S01-S04, Aufputz, IP 54, mit Fühler Pt500 1m Kabel, Spannung konfigurierbar.
TRAFO-Drehzahlregelung, automatisch in Abhängigkeit der Temperatur oder manuell in 5 Stufen.

Manueller Betrieb
1. Die Drehzahl kann manuell über den Positionsschalter (Position 1 - 5) gewählt werden.
2. Eine Änderung der Drehzahl benötigt ein paar Sekunden, bis die neue Drehzahl zum Ventilator durchgeschaltet wird.
3. Der Ventilator schaltet sich automatisch ab, sobald die am Fühler gemessene Umgebungs-Temperatur unter die eingestellte Temperatur fällt.

Automatikbetrieb
1. In der Schaltstellung “auto” ändert der Regler automatisch die fünf Geschwindigkeiten anhand der eingestellten Temperatur.
2. Stellen Sie am Regler links die Umgebungs-Temperatur ein, ab der die Ventilator in der niedrigsten Stufe anlaufen soll.
3. Die Geschwindigkeit ändert sich bei Erhöhung / Senkung der Umgebungstemperatur in 1 Grad-Schritten.
4. Der Ventilator schaltet sich automatisch ab, sobald die am Fühler gemessene Umgebungs-Temperatur unter die eingestellte Temperatur fällt.
5. Wichtig: Prüfen Sie regelmäßig die Auswirkungen Ihrer Einstellungen und der Ventilator-Leistung um Zugbelastung zu verhindern.
Insbesondere über den Tagesverlauf, bei Änderung des Außen- und Innen-Klimas, bei Änderungen an den Ventilatoren und Änderungen
in der Raumnutzung. 6. Geschwindigkeit anpassen: Falls die Ventilatoren zu schnell laufen, drehen Sie den Temperaturregler ein wenig höher (und umgekehrt).
Eine Änderung der Drehzahl benötigt ein paar Sekunden, bis die neue Drehzahl zum Ventilator durchgeschaltet wird.

Funktion
1. Die Temperatur-Steuerung dient zum automatischen und manuellen Regeln von Ventilatoren des Typs S01 bis S22.
2. Am linken Regler wird die Temperatur eingestellt, ab der die Ventilatoren anlaufen sollen.
3. Mit steigender Temperatur erhöht sich die Ventilator-Drehzahl automatisch. 0
4. Der rechte 7-Stufen-Schalter hat drei Funktionen:
-     0  Der Regler ist ausgeschaltet-
-  auto  Automatische Drehzahlanpassung nach der Fühlertemperatur
-   1-5  Die Drehzahl wird manuell eingestellt

5. Es können ein oder mehrere unserer Ventilatoren gleichen Typs angeschlossen werden,
soweit der Anschlusswert der Ventilatoren im angegebenen Strombereich liegt

S01 - S04
S15
S16 / S20
S22
1 bis 14 Stück
1 bis 6 Stück
1 bis 4 Stück
1 bis 3 Stück

Technische Daten der Temperatur-Steuerung:
Gerätespannung 230V / 50Hz
Strombereich 0 - 5,0 A
Sicherung F1 T 8 A-H (5*20 mm)
Schutzart IP54
Umgebungstemperatur -10°C - 35°C
Abmessungen 199 x 320 x 140 mm
Montagemaße 160 x 294 mm
Gewicht netto 5,5 kg
Temperaturfühler Typ PT500
Temperaturfühler Kabel 1m
Technische Änderungen vorbehalten
